| MOQ: | 100 पीसी |
| कीमत: | बातचीत योग्य |
| स्टैंडर्ड पैकेजिंग: | निर्यात के लिए विशेषीकृत प्लाई-लकड़ी का बक्सा |
| वितरण अवधि: | 30 दिन |
| भुगतान विधि: | टी/टी, एल/सी |
| आपूर्ति क्षमता: | 2000 पीसी/दिन |

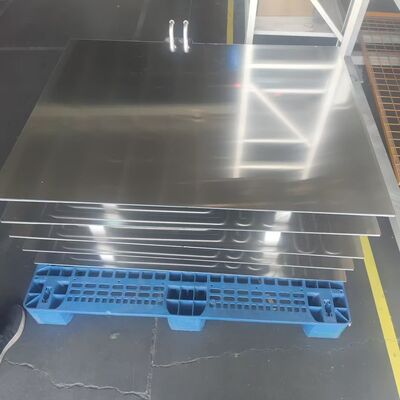

एल्युमीनियम की तरल कोल्ड प्लेट एक उत्पादन-अनुकूलित थर्मल घटक है जिसे आज की उपयोगिता-पैमाने और वाणिज्यिक बैटरी ऊर्जा भंडारण परियोजनाओं की मांग को पूरा करने के लिए इंजीनियर किया गया है। हमारे डिजाइन दर्शन का मूल सरल है: लागत संरचना पर लगातार, मापने योग्य थर्मल प्रदर्शन प्रदान करना जो उच्च मात्रा वाले बीईएसएस परिनियोजन के लिए काम करता है। हम इसे 3003 एल्यूमीनियम शीट में सटीक-स्टैम्पिंग फ्लो चैनल ज्यामिति द्वारा प्राप्त करते हैं, एक ऐसी प्रक्रिया जो इष्टतम मॉड्यूल-टू-प्लेट संपर्क के लिए समान चैनल गहराई और असाधारण सतह समतलता सुनिश्चित करती है। कूलिंग सर्किट को फ्लक्स-मुक्त, सॉलिड-स्टेट बॉन्डिंग तकनीक का उपयोग करके सील किया जाता है जो 100% हीलियम रिसाव परीक्षण (<1×10⁻⁷ mbar·L/s) द्वारा समर्थित एक स्थायी, सजातीय संरचना बनाता है। एकीकृत माउंटिंग बॉस और सतह उपचार के विकल्प के साथ 2400 मिमी तक के कस्टम आयामों में उपलब्ध, यह कोल्ड प्लेट उन प्रोजेक्ट डेवलपर्स के लिए बनाई गई है, जिन्हें पायलट से लेकर बड़े पैमाने पर उत्पादन तक विश्वसनीय, स्केलेबल और पूरी तरह से प्रलेखित थर्मल समाधान की आवश्यकता होती है।
| वस्तु | पैरामीटर/विवरण |
|---|---|
| मुख्य सामग्री | 3003 / 3003MOD / 6061 एल्यूमिनियम मिश्र धातु |
| ट्रे बनाने की प्रक्रिया | उच्च परिशुद्धता प्रगतिशील डाई स्टैम्पिंग |
| कूलिंग प्लेट जोड़ना | वैक्यूम ब्रेज़िंग (सीएबी - नियंत्रित वातावरण ब्रेज़िंग) |
| संरचनात्मक संयोजन | सेल्फ-पियर्सिंग रिवेटिंग (एसपीआर) और फ्लो ड्रिल स्क्रू (वैकल्पिक) |
| इन्सुलेशन और डंपिंग | क्लोज्ड-सेल पॉलीयुरेथेन (पीयू) इन-सीटू फोमिंग |
| सतही समापन | इलेक्ट्रोस्टैटिक पाउडर कोटिंग (इन्सुलेटिंग, आरएएल विकल्प) |
| प्रवेश संरक्षण | IP67 / IP6K9K (पाउडर कोटिंग + फोम सील डिजाइन) |
| शीतलक अनुकूलता | जल-ग्लाइकोल, ढांकता हुआ तरल पदार्थ |
| कूलिंग चैनल इंटीग्रिटी | हीलियम मास स्पेक्ट्रोमेट्री लीक टेस्ट, <1*10⁻⁷ mbar·L/s |
| नमक स्प्रे प्रतिरोध | ≥1,500 घंटे (प्रति एएसटीएम बी117, पाउडर कोट के साथ) |
| ढांकता हुआ ताकत | 3000V DC (कोटिंग + फोम संयुक्त इन्सुलेशन) |
| अनुकूलन | कनेक्टर उद्घाटन, सेल सरणी बढ़ते छेद, ढलानदार जल निकासी |
| अनुपालन | UL 1973, UL 9540A, UN 38.3 परीक्षण प्रोफ़ाइल के लिए डिज़ाइन किया गया |
हम प्रत्येक कोल्ड प्लेट ऑर्डर को एक कस्टम इंजीनियरिंग प्रोजेक्ट के रूप में मानकर इन समस्याओं का समाधान करते हैं:
· आपके मॉड्यूल के अनुरूप: हमारी इंजीनियरिंग टीम चैनल रूटिंग, पोर्ट प्लेसमेंट और माउंटिंग सुविधाओं को अनुकूलित करने के लिए सीधे आपके 3डी मॉड्यूल लेआउट के साथ काम करती है। कोई समझौता नहीं, कोई जगह बर्बाद नहीं।
· पूर्ण प्रमाणीकरण समर्थन: प्रत्येक शिपमेंट में संपूर्ण सामग्री मिल प्रमाणपत्र, आयामी निरीक्षण रिपोर्ट और व्यक्तिगत हीलियम रिसाव परीक्षण रिकॉर्ड शामिल हैं। यह दस्तावेज़ीकरण पैकेज सीधे आपके UL 1973 और UL 9540A सबमिशन का समर्थन करता है।
· पहले दिन से लगातार विनिर्माण: हम एकल प्रोटोटाइप के लिए उसी सटीक स्टैम्पिंग और सीलिंग प्रक्रिया का उपयोग करते हैं जैसा कि हम 10,000-यूनिट उत्पादन रन के लिए करते हैं। प्रयोगशाला में आप जिस थर्मल और मैकेनिकल प्रदर्शन की पुष्टि करते हैं, वही आपको कंटेनर में मिलता है।
· वैकल्पिक संक्षेपण प्रबंधन: उच्च आर्द्रता वाले जलवायु में स्थापना के लिए, हम एकीकृत इन्सुलेशन परतें और डिज़ाइन सुविधाएँ प्रदान करते हैं जो ठंडी सतह पर पसीने को कम करती हैं।
ट्रुमनी एल्युमीनियम को अपने मॉड्यूल आयाम और थर्मल आवश्यकताएं भेजें। हमारी इंजीनियरिंग टीम 5 व्यावसायिक दिनों के भीतर एक प्रारंभिक लेआउट और कोटेशन लौटा देगी, जो प्रोटोटाइप में जाने के लिए तैयार होगा।
बिल्कुल। यह हमारी वन-स्टॉप सेवा का मूल है। अपना ताप भार, स्थान आवरण और लक्ष्य तापीय प्रदर्शन साझा करें। हमारे इंजीनियर एक प्रारंभिक प्रवाह चैनल डिजाइन का प्रस्ताव देंगे, आपकी मंजूरी के लिए सीएफडी सिमुलेशन चलाएंगे, और फिर प्रोटोटाइप की ओर बढ़ेंगे। हम आपको विचार से लेकर धारावाहिक निर्माण तक मार्गदर्शन करते हैं।
हमारे पास प्रोटोटाइप और एनपीआई (नया उत्पाद परिचय) चरण के लिए कोई निश्चित MOQ नहीं है। बड़े पैमाने पर उत्पादन के लिए, हम आपके वॉल्यूम के साथ लचीले ढंग से काम करते हैं। वैश्विक ग्राहकों को सेवा देने वाली एक फैक्ट्री के रूप में, हम छोटे पायलट रन से लेकर सालाना लाखों टुकड़ों तक सब कुछ आराम से संभालते हैं।
गुणवत्ता शुरू से ही बनाई जाती है। हम उच्च-अखंडता वाले जोड़ों के लिए वैक्यूम ब्रेज़िंग का उपयोग करते हैं और हीलियम मास स्पेक्ट्रोमीटर के साथ प्रत्येक प्लेट का 100% परीक्षण करते हैं, जिससे रिसाव दर 1*10⁻⁹ Pa·m³/s से अधिक कम हो जाती है। इसके अतिरिक्त, हम ग्राहक स्थायित्व आवश्यकताओं के अनुसार मान्य प्री-प्रोडक्शन नमूनों पर प्रेशर साइक्लिंग और थर्मल शॉक परीक्षण करते हैं।
हाँ। हमारा विनिर्माण ISO 9001 और IATF 16949 से प्रमाणित है। हमारी सामग्री और घटक आपके उत्पाद के लिए आवश्यक RoHS, REACH और UL मानकों का अनुपालन करते हैं। हम विस्तृत डिज़ाइन और सामग्री दस्तावेज़ीकरण प्रदान करके अंतिम सिस्टम-स्तरीय UL 9540A या UN 38.3 प्रमाणन के माध्यम से ग्राहकों का समर्थन करने में भी अनुभवी हैं।
हम अपनी कारीगरी के पीछे खड़े हैं। निर्दिष्ट मापदंडों के भीतर ठीक से संचालित होने पर हमारी मानक उत्पाद वारंटी 5 वर्ष है। किसी समस्या की दुर्लभ घटना में, हमारी इंजीनियरिंग टीम मूल कारण विश्लेषण प्रदान करती है और इसे तुरंत हल करने के लिए काम करती है। चल रहे उत्पादन के लिए, हम प्रत्येक बैच से जुड़े संपूर्ण ट्रैसेबिलिटी रिकॉर्ड बनाए रखते हैं।
