| MOQ: | नमूना परीक्षण की व्यवस्था की जा सकती है |
| कीमत: | बातचीत योग्य |
| स्टैंडर्ड पैकेजिंग: | निर्यात मानक पैकिंग |
| वितरण अवधि: | मोल्ड टूलींग समय के साथ 4~6wks |
| भुगतान विधि: | एल/सी, डी/ए, डी/पी, टी/टी |
| आपूर्ति क्षमता: | 1000000 पीसी / हर साल |

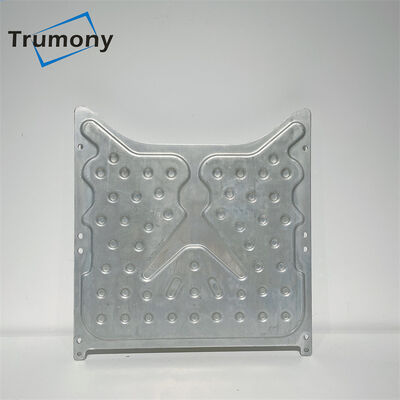

नई ऊर्जा भंडारण बैटरी पैकिंग एल्यूमीनियम तरल शीतलन प्लेट
BTMS का मुख्य उद्देश्य बैटरी सिस्टम को इष्टतम तापमान सीमा में बनाए रखना और बैटरी मॉड्यूल में समान तापमान भिन्नता रखना है।ईएसएस/ईवी में बैटरी थर्मल प्रबंधन महत्वपूर्ण ऑपरेशन है।तरल शीतलन समाधान के फायदे उच्च ताप अंतरण दर हैं, बैटरी को शक्ति की एक बड़ी पल्स को संभालने की अनुमति देते हैं, और प्रभावी तापमान एकरूपता।
ट्रूमोनी थर्मल प्रबंधन उद्योग में एक विशेषज्ञ है, जो न केवल तरल शीतलन के डिजाइन और विकास कर रहा है, बल्कि तरल शीतलन सामग्री, घटकों और विधानसभाओं का आपूर्तिकर्ता भी है।विशेष रूप से, यह पावर बैटरी पैक हीट एक्सचेंज पार्ट्स, एनर्जी स्टोरेज बैटरी पैक हीट एक्सचेंज पार्ट्स, हाई हीट फ्लक्स हीट एक्सचेंज पार्ट्स और नए लिक्विड कूलिंग हीट एक्सचेंज पार्ट्स, पावर बैटरी लिक्विड कूलिंग असेंबली (कोल्ड प्लेट या एल्बो, बॉक्स, चिलर, जॉइंट्स) है। पाइपलाइन, हीट-कंडक्टिंग सिलिकॉन पैड), घरेलू ऊर्जा भंडारण असेंबली (कोल्ड प्लेट या कोहनी, जोड़, पाइपलाइन, पंखे, हीट-कंडक्टिंग सिलिकॉन पैड, कंडेनसर, एक्सपेंशन केटल्स, सोलनॉइड वॉल्व, वॉटर पंप, इनवर्टर), इंडस्ट्रियल एनर्जी स्टोरेज असेंबली ( तरल शीतलन प्लेट + ट्रे या एकीकृत ट्रे, पाइपलाइन, वाटर कूलर, गर्मी प्रवाहकीय सिलिकॉन पैड)।
| वस्तु | ईएसएस के लिए एल्युमिनियम स्टैम्प्ड कूलिंग प्लेट |
| विनिर्देश | आपके मॉड्यूल के अनुसार (अधिकतम 1.6*2.3m) |
| प्रसंस्करण प्रौद्योगिकी | एक्सट्रूज़न, वेल्डिंग, ब्रेज़िंग, स्टैम्प, पंचिंग, रोल बॉन्डिंग .. |
| संबंधित उत्पाद | टीआईएम (थर्मल प्रबंधन सामग्री), इनलेट / आउटलेट, त्वरित कनेक्टर, पंप, पाइपलाइन आदि। |
| अनुप्रयोग | इलेक्ट्रिक वाहन बैटरी कूलिंग, पावर बैटरी लिक्विड कूलिंग, घरेलू ऊर्जा भंडारण, औद्योगिक ऊर्जा भंडारण और आदि। |
टेस्ट क्षमता:
|
रासायनिक संरचना परीक्षण |
हां |
|
भौतिक परीक्षण और प्रकाशिकी परीक्षण |
हां |
|
रफनेस टेस्ट और हार्डनेस टेस्ट |
हां |
|
बढ़ाव परीक्षण |
हां |
|
नमक स्प्रे परीक्षण |
हां |
|
फट परीक्षण |
हां |
|
नाइट्रोजन और हीलियम परीक्षण |
हां |
|
प्रवाह प्रतिरोध परीक्षण |
हां।अंदर और बाहर जंग परीक्षण |
|
वोल्टेज परीक्षण |
हां |
|
जल परीक्षण के तहत |
हां।वेल्डिंग के लिए रिसाव की जाँच करें |
रासायनिक संरचना
| मिश्र धातु | सी | फ़े | घन | एम.एन. | मिलीग्राम | करोड़ | Zn | वी | ती |
| 1050 | ≤0.25 | ≤0.40 | ≤0.05 | ≤0.05 | ≤0.05 | --- | ≤0.05 | ≤0.05 | ≤0.03 |
| 1100 | ≤0.95 (सी + फे) | 0.05 ~ 0.20 | ≤0.05 | -- | -- | ≤0.10 | --- | --- | |
| 3102 | ≤0.40 | ≤0.70 | ≤0.1 | 0.05~0.4 | --- | --- | ≤0.3 | --- | ≤0.10 |
यह ग्राहकों के अनुरोध के अनुसार अनुकूलित किया जा सकता है!
यांत्रिक विशेषताएं
| मिश्र धातु | गुस्सा | तन्यता ताकत | यील्ड स्ट्रेंथ | बढ़ाव |
| 1050 | ओ/एफ/एच111/एच112 | ≥65 एमपीए | ≥200 एमपीए | ≥25% |
| 1100 | ओ/एफ/एच111/एच112 | ≥75 एमपीए | ≥200 एमपीए | ≥25% |
| 3102 | ओ/एफ/एच111/एच112 | ≥75 एमपीए | ≥200 एमपीए | ≥25% |
| 3003 | ओ/एफ/एच111/एच112 | ≥75 एमपीए | ≥200 एमपीए | ≥25% |
सामान्य प्रश्न
प्रश्न: आप किस प्रकार की बैटरी कोल्ड प्लेट प्रदान कर सकते हैं?
ए:
1) प्रिज्मीय कोशिकाओं / बैटरी पैक के लिए मुद्रांकित शीतलन प्लेट।
2) बेलनाकार कोशिकाओं के लिए सर्पेन्टाइन ट्यूब, जैसे 21700, 18650, 3270, 4680 बड़ी कोशिका।
3) बैटरी पैक के लिए कई गुना के साथ एक्सट्रूडेड ट्यूब।
4) हीटिंग / कूलिंग के लिए रोल बॉन्ड कूलिंग प्लेट।
5) FSW कोल्ड प्लेट।
6) सीएनसी मशीनी कोल्ड प्लेट
क्यू: प्रसंस्करण प्रौद्योगिकी की क्या विधि?
ए: हमारे पास टांकना लाइन, स्टैम्पिंग लाइन, एक्सट्रूज़न लाइन और रोल बोनड प्रोसेस लाइन है।सीएनसी केंद्र भी उपलब्ध है।
प्रश्न: यदि हमारे पास डिज़ाइन नहीं है, तो क्या आप डिज़ाइन में सहायता कर सकते हैं?
ए: हाँ, हम कर सकते हैं!हमारे पास एक मजबूत और अनुभवी डिजाइन टीम है।प्रवाह पथ डिजाइन, थर्मल सिमुलेशन, यांत्रिक अनुकरण और डिजाइन अनुकूलन समर्थन कर रहे हैं।कृपया हमारे साथ अपनी विस्तार परियोजना, service8@trumony.com साझा करें, हम आपके लिए डीएफएम करना पसंद करेंगे।
प्रश्न: आप कितनी तेजी से प्रोटोटाइप बना सकते हैं?
ए: लगभग 3 ~ 5wks।सटीक लीड समय आपके डिजाइन और उत्पादन प्रक्रिया पर निर्भर करेगा।
वीडियो
वीडियो
वीडियो
वीडियो
वीडियो
वीडियो
वीडियो
|
|
| MOQ: | नमूना परीक्षण की व्यवस्था की जा सकती है |
| कीमत: | बातचीत योग्य |
| स्टैंडर्ड पैकेजिंग: | निर्यात मानक पैकिंग |
| वितरण अवधि: | मोल्ड टूलींग समय के साथ 4~6wks |
| भुगतान विधि: | एल/सी, डी/ए, डी/पी, टी/टी |
| आपूर्ति क्षमता: | 1000000 पीसी / हर साल |
नई ऊर्जा भंडारण बैटरी पैकिंग एल्यूमीनियम तरल शीतलन प्लेट
BTMS का मुख्य उद्देश्य बैटरी सिस्टम को इष्टतम तापमान सीमा में बनाए रखना और बैटरी मॉड्यूल में समान तापमान भिन्नता रखना है।ईएसएस/ईवी में बैटरी थर्मल प्रबंधन महत्वपूर्ण ऑपरेशन है।तरल शीतलन समाधान के फायदे उच्च ताप अंतरण दर हैं, बैटरी को शक्ति की एक बड़ी पल्स को संभालने की अनुमति देते हैं, और प्रभावी तापमान एकरूपता।
ट्रूमोनी थर्मल प्रबंधन उद्योग में एक विशेषज्ञ है, जो न केवल तरल शीतलन के डिजाइन और विकास कर रहा है, बल्कि तरल शीतलन सामग्री, घटकों और विधानसभाओं का आपूर्तिकर्ता भी है।विशेष रूप से, यह पावर बैटरी पैक हीट एक्सचेंज पार्ट्स, एनर्जी स्टोरेज बैटरी पैक हीट एक्सचेंज पार्ट्स, हाई हीट फ्लक्स हीट एक्सचेंज पार्ट्स और नए लिक्विड कूलिंग हीट एक्सचेंज पार्ट्स, पावर बैटरी लिक्विड कूलिंग असेंबली (कोल्ड प्लेट या एल्बो, बॉक्स, चिलर, जॉइंट्स) है। पाइपलाइन, हीट-कंडक्टिंग सिलिकॉन पैड), घरेलू ऊर्जा भंडारण असेंबली (कोल्ड प्लेट या कोहनी, जोड़, पाइपलाइन, पंखे, हीट-कंडक्टिंग सिलिकॉन पैड, कंडेनसर, एक्सपेंशन केटल्स, सोलनॉइड वॉल्व, वॉटर पंप, इनवर्टर), इंडस्ट्रियल एनर्जी स्टोरेज असेंबली ( तरल शीतलन प्लेट + ट्रे या एकीकृत ट्रे, पाइपलाइन, वाटर कूलर, गर्मी प्रवाहकीय सिलिकॉन पैड)।
| वस्तु | ईएसएस के लिए एल्युमिनियम स्टैम्प्ड कूलिंग प्लेट |
| विनिर्देश | आपके मॉड्यूल के अनुसार (अधिकतम 1.6*2.3m) |
| प्रसंस्करण प्रौद्योगिकी | एक्सट्रूज़न, वेल्डिंग, ब्रेज़िंग, स्टैम्प, पंचिंग, रोल बॉन्डिंग .. |
| संबंधित उत्पाद | टीआईएम (थर्मल प्रबंधन सामग्री), इनलेट / आउटलेट, त्वरित कनेक्टर, पंप, पाइपलाइन आदि। |
| अनुप्रयोग | इलेक्ट्रिक वाहन बैटरी कूलिंग, पावर बैटरी लिक्विड कूलिंग, घरेलू ऊर्जा भंडारण, औद्योगिक ऊर्जा भंडारण और आदि। |
टेस्ट क्षमता:
|
रासायनिक संरचना परीक्षण |
हां |
|
भौतिक परीक्षण और प्रकाशिकी परीक्षण |
हां |
|
रफनेस टेस्ट और हार्डनेस टेस्ट |
हां |
|
बढ़ाव परीक्षण |
हां |
|
नमक स्प्रे परीक्षण |
हां |
|
फट परीक्षण |
हां |
|
नाइट्रोजन और हीलियम परीक्षण |
हां |
|
प्रवाह प्रतिरोध परीक्षण |
हां।अंदर और बाहर जंग परीक्षण |
|
वोल्टेज परीक्षण |
हां |
|
जल परीक्षण के तहत |
हां।वेल्डिंग के लिए रिसाव की जाँच करें |
रासायनिक संरचना
| मिश्र धातु | सी | फ़े | घन | एम.एन. | मिलीग्राम | करोड़ | Zn | वी | ती |
| 1050 | ≤0.25 | ≤0.40 | ≤0.05 | ≤0.05 | ≤0.05 | --- | ≤0.05 | ≤0.05 | ≤0.03 |
| 1100 | ≤0.95 (सी + फे) | 0.05 ~ 0.20 | ≤0.05 | -- | -- | ≤0.10 | --- | --- | |
| 3102 | ≤0.40 | ≤0.70 | ≤0.1 | 0.05~0.4 | --- | --- | ≤0.3 | --- | ≤0.10 |
यह ग्राहकों के अनुरोध के अनुसार अनुकूलित किया जा सकता है!
यांत्रिक विशेषताएं
| मिश्र धातु | गुस्सा | तन्यता ताकत | यील्ड स्ट्रेंथ | बढ़ाव |
| 1050 | ओ/एफ/एच111/एच112 | ≥65 एमपीए | ≥200 एमपीए | ≥25% |
| 1100 | ओ/एफ/एच111/एच112 | ≥75 एमपीए | ≥200 एमपीए | ≥25% |
| 3102 | ओ/एफ/एच111/एच112 | ≥75 एमपीए | ≥200 एमपीए | ≥25% |
| 3003 | ओ/एफ/एच111/एच112 | ≥75 एमपीए | ≥200 एमपीए | ≥25% |
सामान्य प्रश्न
प्रश्न: आप किस प्रकार की बैटरी कोल्ड प्लेट प्रदान कर सकते हैं?
ए:
1) प्रिज्मीय कोशिकाओं / बैटरी पैक के लिए मुद्रांकित शीतलन प्लेट।
2) बेलनाकार कोशिकाओं के लिए सर्पेन्टाइन ट्यूब, जैसे 21700, 18650, 3270, 4680 बड़ी कोशिका।
3) बैटरी पैक के लिए कई गुना के साथ एक्सट्रूडेड ट्यूब।
4) हीटिंग / कूलिंग के लिए रोल बॉन्ड कूलिंग प्लेट।
5) FSW कोल्ड प्लेट।
6) सीएनसी मशीनी कोल्ड प्लेट
क्यू: प्रसंस्करण प्रौद्योगिकी की क्या विधि?
ए: हमारे पास टांकना लाइन, स्टैम्पिंग लाइन, एक्सट्रूज़न लाइन और रोल बोनड प्रोसेस लाइन है।सीएनसी केंद्र भी उपलब्ध है।
प्रश्न: यदि हमारे पास डिज़ाइन नहीं है, तो क्या आप डिज़ाइन में सहायता कर सकते हैं?
ए: हाँ, हम कर सकते हैं!हमारे पास एक मजबूत और अनुभवी डिजाइन टीम है।प्रवाह पथ डिजाइन, थर्मल सिमुलेशन, यांत्रिक अनुकरण और डिजाइन अनुकूलन समर्थन कर रहे हैं।कृपया हमारे साथ अपनी विस्तार परियोजना, service8@trumony.com साझा करें, हम आपके लिए डीएफएम करना पसंद करेंगे।
प्रश्न: आप कितनी तेजी से प्रोटोटाइप बना सकते हैं?
ए: लगभग 3 ~ 5wks।सटीक लीड समय आपके डिजाइन और उत्पादन प्रक्रिया पर निर्भर करेगा।
