| MOQ: | नमूना परीक्षण की व्यवस्था की जा सकती है |
| कीमत: | बातचीत योग्य |
| स्टैंडर्ड पैकेजिंग: | निर्यात मानक पैकिंग |
| वितरण अवधि: | मोल्ड टूलींग समय के साथ 4~6wks |
| भुगतान विधि: | एल/सी, डी/ए, डी/पी, टी/टी |
| आपूर्ति क्षमता: | 1000000 पीसी / हर साल |

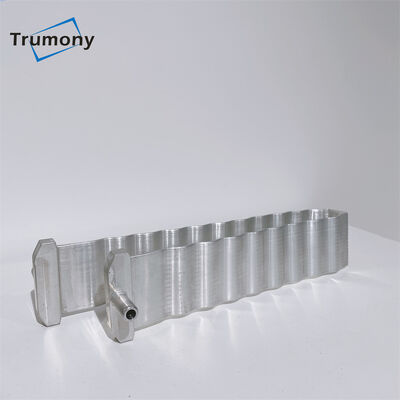

घरेलू ईएसएस के लिए सस्टेनेबिलिटी एनर्जी स्टोरेज एल्युमिनियम लिक्विड कूलिंग प्लेट
इलेक्ट्रिक वाहन आमतौर पर लिथियम बैटरी, लिथियम बैटरी चार्ज, डिस्चार्ज हीट का उपयोग करते हैं, लिथियम बैटरी का तापमान बहुत अधिक या बहुत कम होता है जब इसका जीवन तेजी से घट जाएगा।इसलिए, यदि इलेक्ट्रिक वाहनों की चार्जिंग और डिस्चार्जिंग गति को बढ़ाया जाता है, तो बैटरी पैक की गर्मी अपव्यय और हीटिंग समस्याओं को हल किया जाना चाहिए।फिर लिक्विड कूलिंग ट्यूब बाहर आती है।तरल शीतलन गर्मी हस्तांतरण माध्यम के रूप में पानी और 50% एथिलीन ग्लाइकॉल का मिश्रण है।शीतलक और बैटरी के बीच गर्मी विनिमय का एहसास करने के लिए गर्मी को पतली दीवार वाली तरल शीतलन ट्यूब और तरल शीतलन प्लेट के माध्यम से निर्यात किया जाता है, जो वायु मजबूर संवहन गर्मी लंपटता की तुलना में उच्च शीतलन आवश्यकताओं को प्राप्त कर सकता है।
| प्रोडक्ट का नाम | तरल शीतलन ट्यूब |
| ट्यूब का आकार | 55*3mm/65*3.5mm/अपनी सीमा के आकार के अनुसार |
| प्रकोष्ठों | 18650, 21700,32700,4680 बैटरी सेल |
| संरचना | एक्सट्रूज़न एल्यूमीनियम ट्यूब + इनलेट और आउटलेट + त्वरित कनेक्टर |
| मोटाई | आपके डिजाइन के अनुसार |
| सतह का उपचार | इन्सुलेशन लेपित / पाउडर स्पैरी |
| स्पेयर पार्ट्स | त्वरित कनेक्टर, थर्मल इंटरफ़ेस सामग्री (सिलिकॉन पैड), पंप, आदि। |
| सेवा | कूलिंग ट्यूब डिजाइन सेवा, गर्मी सिमुलेशन सेवा, प्रवाह पथ सुझाव, उत्पादन व्यवहार्यता को अंतिम रूप दें |
आपके लिए पूर्ण शीतलन समाधान:
1) प्रिज्मीय कोशिकाओं / बैटरी पैक के लिए मुद्रांकन प्रकार शीतलन प्लेट।
2) बेलनाकार कोशिकाओं के लिए एक्सट्रूज़न स्नेक ट्यूब, जैसे कि 21700, 18650, 3270, 4680 बड़ी सेल।
3) रोल बंधुआ कूलिंग प्लेट
4) FSW कूल्ड प्लेट
5) कॉपर ट्यूब के साथ एल्युमिनियम कोल्ड प्लेट
हमारे फायदे:
1) बैटरी कूलिंग के लिए लचीले समाधान।(आपके मॉड्यूल के अनुसार अनुकूलित कूलिंग प्लेट प्रदान करें)
2) डिजाइन सेवा, हमारे पास आर एंड डी विभाग है, डिजाइन को अंतिम रूप देने, प्रवाह और गर्मी सिमुलेशन कर सकते हैं।
3) अनुकूलित इनलेट / आउटलेट कनेक्टर बनाने के लिए सीएनसी केंद्र।
4) थर्मल इंटरफेस सामग्री, जैसे थर्मल सिलिकॉन पैड, इन्सुलेशन कोटिंग इत्यादि।
5) त्वरित नमूना बनाने, तेजी से वितरण
कीवर्ड:
एल्युमिनियम कूलिंग प्लेट, वाटर कूल्ड प्लेट, लिक्विड कूलिंग प्लेट, लिक्विड कूलिंग पाइप, स्नेक ट्यूब, बैटरी कूलिंग, बैटरी कूलिंग पाइप, ईएसएस कूल्ड प्लेट, 4680 सेल कूलिंग, ईवी बैटरी के लिए कोल्ड प्लेट।
रासायनिक संरचना
| मिश्र धातु | सी | फ़े | घन | एम.एन. | मिलीग्राम | करोड़ | Zn | वी | ती |
| 1050 | 0.25 | 0.40 | 0.05 | 0.05 | 0.05 | --- | 0.05 | 0.05 | 0.03 |
| 1100 | ≤0.95 (सी + फे) | 0.05 ~ 0.20 | 0.05 | -- | -- | 0.10 | --- | --- | |
| 3102 | 0.40 | 0.70 | 0.1 | 0.05 ~ 0.4 | --- | --- | 0.3 | --- | 0.10 |
यह ग्राहकों के अनुरोध के अनुसार अनुकूलित किया जा सकता है!
यांत्रिक विशेषताएं
| मिश्र धातु | गुस्सा | तन्यता ताकत | उपज ताकत | बढ़ाव |
| 1050 | ओ/एफ/एच111/एच112 | 65MPa | ≥200MPa | ≥25% |
| 1100 | ओ/एफ/एच111/एच112 | 75MPa | ≥200MPa | ≥25% |
| 3102 | ओ/एफ/एच111/एच112 | 75MPa | ≥200MPa | ≥25% |
| 3003 | ओ/एफ/एच111/एच112 | 75MPa | ≥200MPa | ≥25% |
एक: आम तौर पर अग्रिम में 30% टीटी, शिपमेंट से पहले भुगतान संतुलन।
प्रश्न: नमूने और बड़े पैमाने पर उत्पादन में कितना समय लगता है?
ए: आम तौर पर नए नए साँचे और नि: शुल्क नमूने (5 किग्रा के भीतर) के लिए 15-20 दिन लगेंगे, पुष्टि के बाद, बड़े पैमाने पर उत्पादन के लिए 25-30 दिन।
प्रश्न: OEM / ODM उपलब्ध है?
ए: हाँ, हम कर सकते हैं!
प्रश्न: क्या आप डिजाइन में सहायता कर सकते हैं?
ए: हाँ, हम कर सकते हैं!हमारे पास एक मजबूत और अनुभवी डिजाइन टीम है।
प्रश्न: क्या आप नमूना प्रदान कर सकते हैं?
ए: हां, हम आपको गुणवत्ता जांच के लिए नमूने पेश करने के लिए सम्मानित कर रहे हैं।
प्रश्न: क्या नमूना आदेश स्वीकार किया जाता है?
एक: हाँ, हम नमूना आदेश स्वीकार करते हैं और हम डिजाइन सेवा प्रदान कर सकते हैं!
वीडियो
वीडियो
वीडियो
वीडियो
|
|
