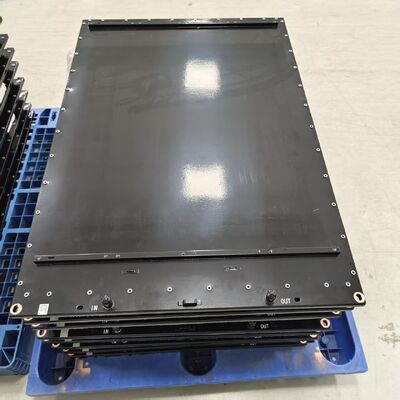

एकीकृत तरल शीतलन के साथ IP67 एल्यूमीनियम बैटरी पैक निचला आवरण
| Process: | टांकना, मुद्रांकन करना, घुमाना | Shape: | अनुकूलित करें |
| Warranty: | 1 वर्ष | surface treatment: | Anodizing, पाउडर कोटिंग |
| High Light: | IP67 एल्यूमीनियम बैटरी के साथ,तरल शीतलन के साथ बैटरी पैक निचली ट्रे,शीतलन के साथ जलरोधक बैटरी के साथ |
||
ट्रूमनी एल्यूमीनियम लिमिटेड द्वारा इंजीनियर, यह बैटरी पैक लोअर संलग्नक एक बहु-प्रक्रिया एल्यूमीनियम विनिर्माण दृष्टिकोण को अपनाता है जो उत्पादन दक्षता और सुसंगत गुणवत्ता को प्राथमिकता देता है।पारंपरिक इस्पात वेल्डिंग या महंगी पूर्ण मशीनिंग के बजाय, हम मुख्य ट्रे संरचना के लिए उच्च परिशुद्धता मुद्रांकन का उपयोग करते हैं, जिसके बाद एक वैक्यूम ब्रेज़िंग प्रक्रिया एक लीक-प्रूफ, एकीकृत तरल शीतलन प्लेट बनाने के लिए।थर्मल विरूपण के बिना बहु-परत संरचनात्मक सुदृढीकरण को इकट्ठा करने के लिए स्व-छिद्रण नाइटिंग (एसपीआर) का उपयोग किया जाता है, जबकि एक पॉलीयूरेथेन (पीयू) फोमिंग प्रक्रिया बेहतर कंपन शमन और संघनक की रोकथाम प्रदान करती है।एक इलेक्ट्रोस्टैटिक पाउडर कोटिंग खत्म उत्कृष्ट इन्सुलेशन और संक्षारण प्रतिरोध प्रदान करता हैयह आवरण समाधान उत्तरी अमेरिकी वाणिज्यिक और उपयोगिता पैमाने पर ऊर्जा भंडारण परियोजनाओं की मांगों को पूरा करता है, थर्मल प्रदर्शन, हल्के डिजाइन,और बड़े पैमाने पर उत्पादन स्केलेबिलिटी.
मिशन-क्रिटिकल ऊर्जा भंडारण में, आम विफलताएं अक्सर नीचे से शुरू होती हैं। निम्नतम निचले संलग्नक तीन प्रमुख जोखिमों का कारण बनते हैंः
थर्मल रनवे प्रजनन: एकीकृत शीतलन के बिना, कोशिकाओं के बीच गर्मी जमा हो जाती है, जिससे अपघटन तेज हो जाता है और सुरक्षा खतरे पैदा होते हैं।
पर्यावरण में प्रवेशः धूल, नमक छिड़काव और खड़े पानी स्टील के आवासों को क्षय करते हैं और विशेष रूप से तटीय या रेगिस्तान उपयोगिता स्थलों में जमीन के दोष का कारण बनते हैं।
• संरचनात्मक थकान: परिवहन और भूकंपीय घटनाओं के दौरान निरंतर कंपन पारंपरिक वेल्डेड स्टील ट्रे को दरार दे सकता है, जिससे पैक की अखंडता खतरे में पड़ सकती है।
एक मानक बैटरी आवास उत्तर अमेरिकी परियोजना डेवलपर्स और संपत्ति मालिकों द्वारा अपेक्षित 10+ वर्षों के जीवन चक्र को पूरा नहीं कर सकता है।
· अंतर्निहित तरल शीतलन गैलरीः सर्पेंटिन प्रवाह चैनलों को मोटी एल्यूमीनियम बेसप्लेट में सीएनसी-मशीन किया जाता है, जो मॉड्यूल थर्मल इंटरफ़ेस के साथ प्रत्यक्ष संपर्क की अनुमति देता है।यह सुनिश्चित करता है सेल तापमान एक तंग ± 2 °C बैंड के भीतर रहना.
· एफएसडब्ल्यू के माध्यम से मोनोलिथिक सीलिंगः घर्षण घुमावदार वेल्डिंग मूल सामग्री की तुलना में एक ठोस-राज्य बंधन बनाता है, जिसमें कोई भराव धातु या छिद्रण नहीं होता है। यह एक सच्चे,पूरे ट्रे पर रखरखाव मुक्त IP67 सील.
· बिना बलिदान के हल्के वजनः 6061-टी6 एल्यूमीनियम का उपयोग करके, हम आधे से भी कम वजन पर स्टील के समान यांत्रिक शक्ति प्रदान करते हैं, शिपिंग लागत को कम करते हैं और स्थापना को आसान बनाते हैं।
· संक्षारण मुक्त जीवन चक्रः क्रोमेट रूपांतरण कोटिंग और वैकल्पिक इलेक्ट्रोफोरेटिक पेंट फिनिश के साथ, आवरण 1,000 घंटे से अधिक नमक स्प्रे परीक्षण का सामना करता है,समुद्री और आर्द्र महाद्वीपीय जलवायु के लिए एकदम सही.
· कस्टम इंजीनियरिंग समर्थनः हमें अपने मॉड्यूल लेआउट भेजें, और हम शीतलन सर्किट, माउंटिंग बॉस, और केबल प्रवेश पदों का अनुकूलन करेंगे। चाहे आपको प्रोटोटाइप या वॉल्यूम आपूर्ति की आवश्यकता हो,ट्रूमोनी का एल्यूमीनियम निर्माण एक सुसंगत, प्रीमियम उत्पाद।
| पद | पैरामीटर/वर्णन |
|---|---|
| मुख्य सामग्री | 3003 / 3003MOD / 6061 एल्यूमीनियम मिश्र धातु |
| ट्रे बनाने की प्रक्रिया | उच्च-सटीक प्रगतिशील डाई स्टैम्पिंग |
| ठंडा करने वाली प्लेट का संयोजन | वैक्यूम ब्रेज़िंग (CAB ️ नियंत्रित वायुमंडल ब्रेज़िंग) |
| संरचनात्मक सभा | स्व-छिद्रित रिवेटिंग (एसपीआर) और प्रवाह ड्रिल स्क्रू (वैकल्पिक) |
| इन्सुलेशन और डम्पिंग | बंद सेल पॉलीयूरेथेन (पीयू) इन-साइट फोमिंग |
| सतह खत्म | इलेक्ट्रोस्टैटिक पाउडर कोटिंग (इन्सुलेटिंग, आरएएल विकल्प) |
| प्रवेश सुरक्षा | IP67 / IP6K9K (पावडर कोटिंग + फोम सील डिजाइन) |
| शीतलक संगतता | जल ग्लाइकोल, डाइलेक्ट्रिक तरल पदार्थ |
| शीतलन चैनल की अखंडता | हीलियम मास स्पेक्ट्रोमेट्री लीक टेस्ट, <1×10−7 mbar·L/s |
| नमक छिड़काव प्रतिरोध | ≥1,500 घंटे (एएसटीएम बी 117 के अनुसार, पाउडर कोट के साथ) |
| डायलेक्ट्रिक शक्ति | 3000V DC (कोटिंग + फोम संयुक्त इन्सुलेशन) |
| अनुकूलन | कनेक्टर के उद्घाटन, सेल सरणी के लिए घुड़सवार छेद, ढलान निकासी |
| अनुपालन | UL 1973, UL 9540A, UN 38.3 परीक्षण प्रोफाइल के अनुसार डिज़ाइन किया गया |
आवेदन
1विद्युत वाहनों के ट्रैक्शन बैटरी पैक
हमारे स्टैम्प्ड कोल्ड प्लेट्स को हाईवे ड्राइविंग और डीसी फास्ट चार्जिंग के दौरान इष्टतम तापमान बनाए रखने के लिए प्रिज्माटिक या पॉच सेल मॉड्यूल के बीच स्थापित किया गया है।उच्च सपाटता सेल सतहों के साथ अधिकतम संपर्क सुनिश्चित करती है, जबकि मजबूत लेटेड जोड़ों कंपन और थर्मल चक्र के वर्षों का सामना करते हैं।
2वाणिज्यिक और उपयोगिता-स्केल ऊर्जा भंडारण (बीईएसएस)
उच्च क्षमता वाली कोशिकाओं का उपयोग करने वाले कंटेनर और कैबिनेट प्रकार के भंडारण प्रणालियों के लिए। बहु-समानांतर चैनलों के साथ स्टैम्प्ड प्लेटें दर्जनों कोशिकाओं को 2 डिग्री सेल्सियस तापमान बैंड के भीतर रखती हैं,10 वर्ष से अधिक समय तक सिस्टम के जीवन का विस्तार करना,000 चक्र और UL 9540A सुरक्षा परीक्षण आवश्यकताओं को पूरा करते हैं।
3. आईजीबीटी और सीआईसी पावर मॉड्यूल शीतलन
पावर इन्वर्टर, मोटर कंट्रोलर और नवीकरणीय ऊर्जा कन्वर्टर्स को कॉम्पैक्ट कोल्ड प्लेट की आवश्यकता होती है जो अत्यधिक गर्मी प्रवाह को संभालती है।हमारे पिन-फिन मुहरबंद डिजाइन सेमीकंडक्टर सब्सट्रेट के सीधे नीचे सतह क्षेत्र को अधिकतम, जंक्शन तापमान को कम करता है और थर्मल थ्रॉटलिंग को रोकता है।
4ऑटोमोबाइल सहायक इलेक्ट्रॉनिक्स
ऑनबोर्ड चार्जर, डीसी-डीसी कन्वर्टर्स और एडीएएस कंप्यूटिंग यूनिट भी हमारे हल्के स्टैम्प प्लेटों से लाभान्वित होते हैं, जो आसानी से वाहन पैकेजिंग लिफाफे में एकीकृत होते हैं।
यह कैसे काम करता है
स्टैम्प्ड एल्यूमीनियम तरल शीतलन प्लेटें एक बंद लूप तरल परिसंचरण सिद्धांत पर काम करती हैं। शीतलक एक इनलेट फिटिंग के माध्यम से प्रवेश करता है,गर्मी उत्पन्न करने वाले घटकों के नीचे स्टैम्प्ड चैनल नेटवर्क के माध्यम से प्रवाह, अपशिष्ट गर्मी को अवशोषित करता है, और एक बाहरी हीट एक्सचेंजर के लिए एक आउटलेट के माध्यम से बाहर निकलता है। The stamping process forms the intricate channel geometry directly into the aluminum sheet — creating raised features like dimples or chevrons that disturb the fluid boundary layer and enhance convective heat transferइसके बाद कवर प्लेट को निरंतर ब्राजिंग के माध्यम से जोड़ा जाता है, जहां विधानसभा एक ठीक से नियंत्रित तापमान और निष्क्रिय वायुमंडल के साथ एक भट्ठी से गुजरती है।वेल्डिंग भराव धातु (आमतौर पर शीट पर एक चादर की परत) पिघल जाती है और प्रत्येक संपर्क बिंदु के साथ एक धातु विज्ञान बंधन बनाती हैचूंकि प्रत्येक प्लेट एक समान स्वचालित प्रसंस्करण से गुजरती है, इसलिए थर्मल प्रदर्शन पहली इकाई से मिलियनवें तक असाधारण रूप से सुसंगत है।
अपनी मुहरबंद शीतलन प्लेट कैसे चुनें
1. हीट लोड और प्रवाह दर: फैलने के लिए कुल वाट और उपलब्ध शीतल द्रव प्रवाह (एल / मिनट) निर्धारित करें। हमारे इंजीनियरों आवश्यक चैनल अनुभाग और प्लेट आकार की गणना करने के लिए इसका उपयोग करते हैं।
2मुद्रित बनाम मशीनीकृत डिजाइनः उच्च मात्रा (> 5,000 यूनिट/वर्ष) के लिए, मुद्रण नाटकीय लागत और गति लाभ प्रदान करता है।हम आपको यह तय करने में मदद करते हैं कि आपकी ज्यामिति स्टैम्पिंग के लिए उपयुक्त है या हाइब्रिड दृष्टिकोण की आवश्यकता है.
3चैनल पैटर्न चयनः सरल, कम लागत वाले डिजाइनों के लिए सर्पेंटिन; कम दबाव में गिरावट के लिए बहु-समानांतर; अधिकतम उथल-पुथल और गर्मी हस्तांतरण के लिए गुदगुदी या पिन-फिन।हम आपके थर्मल सिमुलेशन इनपुट के आधार पर पैटर्न की सिफारिश करते हैं.
4सतह संरक्षणः अपने शीतलक रसायन और पर्यावरण के आधार पर चुनें। ई-कोट पानी-ग्लाइकोल प्रणालियों के लिए उत्कृष्ट संक्षारण प्रतिरोध प्रदान करता है;हार्ड एनोडाइजिंग सीधे सेल संपर्क के लिए विद्युत इन्सुलेशन जोड़ता है.
5. परियोजना समयरेखा और मात्राः अपनी अपेक्षित वार्षिक मात्रा और लक्ष्य एसओपी तिथि साझा करें। हमारे मुद्रांकन मरने के विकास का नेतृत्व समय आमतौर पर 4-6 सप्ताह होता है, जिसके बाद नमूने आते हैं।हम अपने कार्यक्रम को ट्रैक पर रखने के लिए घर में सब कुछ प्रबंधित.
बस अपनी आवश्यकताओं के साथ संपर्क करें. हम मरने डिजाइन व्यवहार्यता, सीएफडी थर्मल रिपोर्ट और प्रोटोटाइप, पायलट के लिए पारदर्शी लागत टूटने सहित एक व्यापक प्रस्ताव वापस,और बड़े पैमाने पर उत्पादन के चरणों.
बिल्कुल. यह हमारी वन-स्टॉप सेवा का मूल है. अपने गर्मी भार, अंतरिक्ष लिफाफा, और लक्ष्य थर्मल प्रदर्शन साझा करें. हमारे इंजीनियर एक प्रारंभिक प्रवाह चैनल डिजाइन का प्रस्ताव होगा,आपके अनुमोदन के लिए सीएफडी सिमुलेशन चलाएं, और फिर प्रोटोटाइप के लिए आगे बढ़ें. हम आपको विचार से श्रृंखला उत्पादन के लिए मार्गदर्शन करते हैं.
हमारे पास प्रोटोटाइप और एनपीआई (नए उत्पाद की शुरूआत) चरण के लिए कोई निश्चित एमओक्यू नहीं है। बड़े पैमाने पर उत्पादन के लिए, हम आपकी मात्रा के साथ लचीले ढंग से काम करते हैं। वैश्विक ग्राहकों की सेवा करने वाले एक कारखाने के रूप में,हम आराम से छोटे पायलट रन से लेकर सालाना लाखों टुकड़ों तक सब कुछ संभालते हैं.
हम उच्च अखंडता वाले जोड़ों के लिए वैक्यूम ब्राज़िंग का उपयोग करते हैं और हीलियम द्रव्यमान स्पेक्ट्रोमीटर के साथ प्रत्येक प्लेट का 100% परीक्षण करते हैं, जिससे 1 × 10−9 Pa·m3/s से अधिक लीक दर प्राप्त होती है।अतिरिक्त, हम ग्राहक की स्थायित्व आवश्यकताओं के अनुसार सत्यापित पूर्व-उत्पादन नमूनों पर दबाव चक्र और थर्मल सदमे परीक्षण करते हैं।
हाँ. हमारे विनिर्माण आईएसओ 9001 और आईएटीएफ 16949 के लिए प्रमाणित है. हमारे सामग्री और घटकों RoHS, पहुंच, और यूएल मानकों के अनुरूप अपने उत्पाद की आवश्यकता के रूप में.हम अंतिम प्रणाली स्तर UL 9540A या UN 38 के माध्यम से ग्राहकों का समर्थन करने में भी अनुभवी हैं.3 विस्तृत डिजाइन और सामग्री प्रलेखन प्रदान करके प्रमाणन।
हम अपने कारीगरी के पीछे खड़े हैं. हमारे मानक उत्पाद की वारंटी 5 साल है जब निर्दिष्ट मापदंडों के भीतर ठीक से संचालित. एक दुर्लभ मामले में,हमारी इंजीनियरिंग टीम मूल कारण विश्लेषण प्रदान करती है और इसे तुरंत हल करने के लिए काम करती हैचल रहे उत्पादन के लिए, हम प्रत्येक बैच से जुड़े पूर्ण ट्रेसेबिलिटी रिकॉर्ड बनाए रखते हैं।
