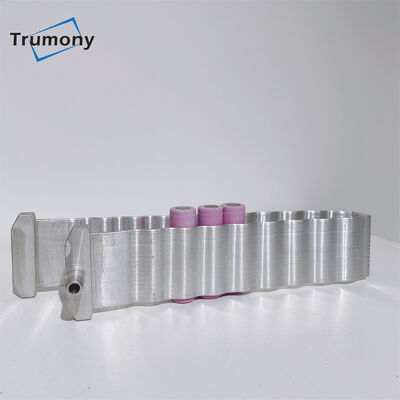

वाणिज्यिक वाहन के लिए उच्च प्रदर्शन लिथियम आयन बैटरी कूलिंग स्नेक ट्यूब
| Product name: | सर्पटाइन कूलिंग रिबन | Raw Material: | अल्युमीनियम |
| Alloy & Temper: | 3003, 6061, एच112 | Surface treatment: | पाउडर स्प्रे, इन्सुलेशन कोटिंग |
| Application: | इलेक्ट्रिक वाहन, घरेलू ईएसएस, वाणिज्यिक ईएसएस | Design service: | सहायता |
| Thermal simulation: | उपलब्ध | Package: | निर्यात मानक लकड़ी के पैकेज |
| Battery type: | बेलनाकार कोशिका (18650,21700, 3270, 4680, 4695), प्रिज्मीय कोशिकाएँ, पाउच | Key words: | 21700 . के लिए वाटर कूल्ड प्लेट, स्नेक ट्यूब |
| High Light: | सर्पेन्टाइन कूलिंग रिबन,लिथियम आयन बैटरी सर्पेन्टाइन रिबन,वाणिज्यिक वाहन के लिए सर्प ट्यूब |
||
वाणिज्यिक वाहन के लिए उच्च प्रदर्शन लिथियम आयन बैटरी कूलिंग स्नेक ट्यूब
जल शीतलन प्रणाली अपने उच्च तापीय प्रदर्शन और कॉम्पैक्ट संरचना के लिए अधिक से अधिक लोकप्रिय हो रही है।पारंपरिक एयर कूलिंग की तुलना में, तरल शीतलन प्रणाली बेहतर गर्मी अपव्यय और भूमि क्षेत्र की बचत है।
ईवी के संचालन में बैटरी थर्मल प्रबंधन बहुत महत्वपूर्ण है।ट्रूमोनी सभी प्रकार के हीट एक्सचेंजर्स प्रदान करने का विशेषज्ञ है: हम भागों को अलग-अलग पैक में फिट करने के लिए अनुकूलित आकार कर सकते हैं।उदाहरण के लिएप्रिज्मीय कोशिकाओं / बैटरी पैक के लिए टैंपिंग टाइप कूलिंग प्लेट, बेलनाकार कोशिकाओं के लिए एक्सट्रूज़न स्नेक ट्यूब, जैसे 21700, 18650, 3270, 4680 बड़ी सेल, रोल बॉन्डेड कूलिंग प्लेट।
| प्रोडक्ट का नाम | इलेक्ट्रिक वाहन के लिए टेढ़ा ठंडा रिबन |
| ट्यूब का आकार | अपने सीमा आकार के अनुसार21700 के लिए 55 * 3 मिमी / 4680 के लिए 65 * 3.5 मिमी |
| कोशिकाओं का प्रकार | 18650, 21700,32700,4680 बैटरी सेल |
| संरचनाओं | एक्सट्रूज़न एल्यूमीनियम ट्यूब + इनलेट और आउटलेट + त्वरित कनेक्टर |
|
लंबाई |
यह आपके मॉड्यूल पर निर्भर करता है |
| सतह का उपचार | इन्सुलेशन कोटिंग / पाउडर स्प्रेरी |
| संबंधित उत्पाद | त्वरित कनेक्टर, थर्मल इंटरफ़ेस सामग्री (सिलिकॉन पैड), पंप, आदि। |
| सेवाएं | कूलिंग ट्यूब डिजाइन, थर्मल सिमुलेशन, प्रवाह पथ डिजाइन, उत्पादन व्यवहार्यता को अंतिम रूप देना |
थर्मल प्रबंधन के विभिन्न अनुप्रयोगों और आवश्यकताओं के अनुसार, हम बैटरी कूलिंग समाधानों की एक श्रृंखला प्रदान कर सकते हैं।
1) प्रिज्मीय कोशिकाओं / बैटरी पैक के लिए मुद्रांकित प्रकार की शीतलन प्लेट।
2) बेलनाकार कोशिकाओं के लिए एक्सट्रूज़न स्नेक ट्यूब, जैसे 21700, 18650, 3270, 4680 बड़ी सेल।
3) सॉफ्ट बैटरी पैक के लिए मैनिफोल्ड के साथ एक्सट्रूडेड ट्यूब।
4) हीटिंग / कूलिंग के लिए रोल बॉन्ड कूलिंग प्लेट।
हमारे फायदे:
1) सभी प्रकार के बैटरी पैक के लिए लचीले डिजाइन समाधान।
(आपके मॉड्यूल के अनुसार अनुकूलित कूलिंग प्लेट प्रदान करें)
2) डिजाइन सेवा, हमारे पास आर एंड डी विभाग है, डिजाइन को अंतिम रूप देने, प्रवाह और गर्मी सिमुलेशन कर सकता है।
3) अनुकूलित इनलेट / आउटलेट कनेक्टर बनाने के लिए सीएनसी केंद्र।
4) थर्मल इंटरफ़ेस सामग्री, जैसे थर्मल सिलिकॉन पैड, इन्सुलेशन कोटिंग इत्यादि।
कीवर्ड:
वाटर कोल्ड रिबन, लिक्विड कूलिंग प्लेट, EV के लिए स्नेक ट्यूब, हारमोनिका ट्यूब रेडिएटर, 21700 बैटरी कूलिंग ट्यूब, EV निर्माता,लिथियम आयन बैटरी कूलिंग, एल्युमीनियम कूलिंग ट्यूब, वाटर कोल्ड प्लेट, कूलिंग पाइप, 4680 सेल के लिए स्नेक ट्यूब।
रासायनिक संरचना
| मिश्र धातु | सी | फ़े | घन | एम.एन. | मिलीग्राम | करोड़ | Zn | वी | ती |
| 1050 | ≤0.25 | ≤0.40 | ≤0.05 | ≤0.05 | ≤0.05 | --- | ≤0.05 | ≤0.05 | ≤0.03 |
| 1100 | ≤0.95 (सी + फे) | 0.05 ~ 0.20 | ≤0.05 | -- | -- | ≤0.10 | --- | --- | |
| 3102 | ≤0.40 | ≤0.70 | ≤0.1 | 0.05~0.4 | --- | --- | ≤0.3 | --- | ≤0.10 |
यह ग्राहकों के अनुरोध के अनुसार अनुकूलित किया जा सकता है!
यांत्रिक विशेषताएं
| मिश्र धातु | गुस्सा | तन्यता ताकत | यील्ड स्ट्रेंथ | बढ़ाव |
| 1050 | ओ/एफ/एच111/एच112 | ≥65 एमपीए | ≥200 एमपीए | ≥25% |
| 1100 | ओ/एफ/एच111/एच112 | ≥75 एमपीए | ≥200 एमपीए | ≥25% |
| 3102 | ओ/एफ/एच111/एच112 | ≥75 एमपीए | ≥200 एमपीए | ≥25% |
| 3003 | ओ/एफ/एच111/एच112 | ≥75 एमपीए | ≥200 एमपीए | ≥25% |
प्रश्न: नमूने और बड़े पैमाने पर उत्पादन में कितना समय लगता है?
ए: आम तौर पर नए मोल्ड और मुफ्त नमूने (5 किलो के भीतर) के लिए 15-20 दिन लगेंगे, पुष्टि के बाद, बड़े पैमाने पर उत्पादन के लिए 25-30 दिन।
प्रश्न: OEM / ओडीएम उपलब्ध है?
ए: हाँ, हम कर सकते हैं!
प्रश्न: क्या आप डिजाइन में सहायता कर सकते हैं?
ए: हाँ, हम कर सकते हैं!हमारे पास एक मजबूत और अनुभवी डिजाइन टीम है।
प्रश्न: क्या आप नमूना प्रदान कर सकते हैं?
ए: हां, हमें आपको गुणवत्ता जांच के लिए नमूने पेश करने के लिए सम्मानित किया जाता है।
क्यू: नमूना आदेश स्वीकार कर लिया है?
एक: हाँ, हम नमूना आदेश स्वीकार करते हैं और हम डिजाइन सेवा प्रदान कर सकते हैं!
